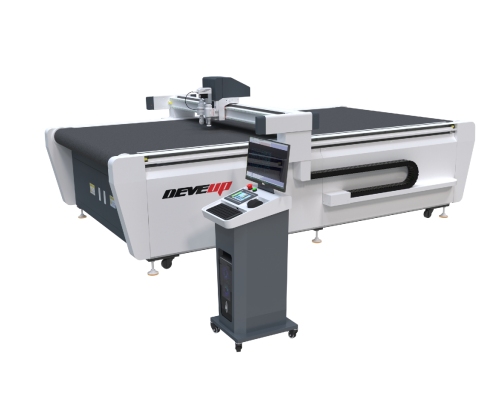

La máquina de corte automático de tela de fibra de carbono CNC utiliza corte de cuchillo CNC, la velocidad de corte más rápida es de 1500 mm / s, el borde de corte es suave sin rebabas y no se amarillea ni se quema. Está equipado con un sistema de súper anidamiento, que ahorra el tiempo de anidamiento manual y ahorra material en casi un 10%. La precisión y la eficiencia de la máquina cortadora automática de tela de fibra de carbono pueden satisfacer las necesidades de diferentes industrias. Combina las funciones de alimentación automática, anidamiento automático y corte automático, lo que reduce los costos de producción del cliente y mejora la eficiencia del trabajo.
especificaciones :
| Parámetros/ Modelo |
FV1610 FV1625 FV2030 FV1650 (múltiples tamaños opcionales, se pueden personalizar) |
| Tamaño de trabajo |
1600*1000mm 1600*2500mm 2000*3000mm 1600*5000mm |
| Herramientas de corte |
EOT, UCT, KCT, CCD, POT, PRT, VCT |
| Dispositivo de seguridad |
Mecanismo anticolisión físico + anticolisión de inducción infrarroja para garantizar la seguridad de la producción |
| Espesor de corte |
≤60 mm Se puede personalizar otro grosor según el material |
| Velocidad cortante |
≤1800 mm/s (la velocidad real depende del material y los gráficos de corte) |
| Materiales aplicables |
PU, cuero, tela, PVC, espuma, algodón absorbente de sonido, papel fotográfico, tablero KT, calcomanías para automóviles, caucho, esponja, tela, cartón, película, fibra de vidrio, tela, fibra de carbono y otros materiales flexibles compuestos |
| Precisión de corte |
± 0,1 mm |
| Precisión de repetición |
≤ 0,05 mm |
| Diámetro circular de corte |
≥3 mm de diámetro |
| forma de posicionamiento |
Posicionamiento láser también posicionamiento de cámara CCD opcional |
| Dispositivo de seguridad |
Inducción infrarroja, segura y confiable. |
| Forma fija material |
Absorción de vacío |
| Interfaz de transporte |
Puertos frontales Ethernet |
| Formato de software compatible |
El software de inteligencia artificial, AutoCAD, CorelDRAW y todo el software de diseño de tipo caja puede producir directamente, sin conversión y con optimización automática |
| sistema de mando |
IA, PLT, DXF, JPEG, CDR y ETC. |
| Panel de operaciones |
Panel táctil LCD multilingüe |
| Sistema de transmisión |
Guía lineal de alta precisión, engranaje de transmisión de malla y estructura de cremallera, tornillo, servomotor y accionamiento de alto rendimiento |
| Tensión de alimentación |
Ac 220 v a 380 v + 10%, 50 hz. |
| potencia de la bomba |
7.5kw/9kw/11kw |
| ambiente de trabajo |
Temperatura: - 10 ºC a 40 ºC, humedad: 20% ~ 80% HR
|
Ventajas de procesamiento
La máquina de corte de preimpregnado de fibra de carbono puede reemplazar el corte manual, ayudarlo a ahorrar más mano de obra, costos de producción de materiales y troqueles, ¡y resolver su difícil contratación de trabajo y los altos costos de mano de obra!
3 problemas de cortar artificialmente la tela de fibra de carbono:
1. Algunas industrias tienen altos requisitos de precisión de corte, el corte manual no puede cumplir con los requisitos de corte;
2. La eficiencia de los patrones complejos de corte manual es baja, lo que no puede satisfacer las necesidades de la producción en masa;
3. El costo del corte manual es alto. Si se requiere eficiencia y precisión, solo se puede aumentar el número de trabajadores y el costo de los trabajadores aumentará considerablemente.
Ventajas de la cortadora de telas preimpregnadas de fibra de carbono:
1. La máquina cortadora de tela preimpregnada de fibra de carbono utiliza una plataforma de trabajo de alimentación automática y está equipada con un sistema de súper descarga, que ahorra tiempo para la composición tipográfica manual, mejora la eficiencia del trabajo y ahorra un 10% de materiales;
2. La eficiencia y precisión del corte manual tradicional ya no puede satisfacer las necesidades del mercado. La precisión de corte y la eficiencia de la máquina cortadora automática de tela de fibra de carbono pueden satisfacer las necesidades de diferentes industrias;
3. La máquina cortadora de tela preimpregnada de fibra de carbono adopta la tecnología avanzada de máquina cortadora con cuchillo de vibración, el borde de la tela cortada no aparecerá amarillo ni chamuscado, no hay olor en el sitio de procesamiento y el borde de corte es suave;
4. Alto grado de inteligencia, que combina alimentación automática, anidamiento automático y sistema de corte automático, lo que reduce los costos de producción y mejora la eficiencia de producción.
